Данный тип насосов можно классифицировать по следующим основным признаков:
1. По количеству ступеней, то есть по числу рабочих колёс, на одноступенчатые и многоступенчатые. Соответственно рисунки 2 и 3. Многоступенчатые насосы предназначены для создания высокого напора рабочей жидкости при относительно небольшом расходе. Такие насосы применяются в системах где необходим большой напор для преодоления большого количества гидравлических сопротивлений. Конечный напор многоступенчатого насоса определяется как сумма создаваемых напоров каждым колесом. Фактически многоступенчатый насос можно заменить несколькими одинаковыми последовательно соединёнными насосами.
2. По развиваемому напору насосы делятся на насосы низкого (до 20 м.), среднего (от 20 до 60 м.) и высокого (выше 60 м.) напора.
3. По расположению оси насосы делятся на горизонтальные, вертикальные и диагональные. Последние встречаются не часто.
4. По расположению подшипниковых опор вала насосы делятся на консольные и нет. У консольных насосов один из концов не имеет подшипниковой опоры.
5. Моноблочные и нет. У моноблочных насосов рабочее колесо надето на удлинённый вал двигателя, а соединение не моноблочного насоса с двигателем или приводом осуществляется муфтой.
6. По типу перекачиваемой жидкости:
- водопроводные;
- сточномассовые (для грязной воды);
- теплофикационные (для теплоносителей);
- кислотостойкие (для агрессивных сред) и другие.

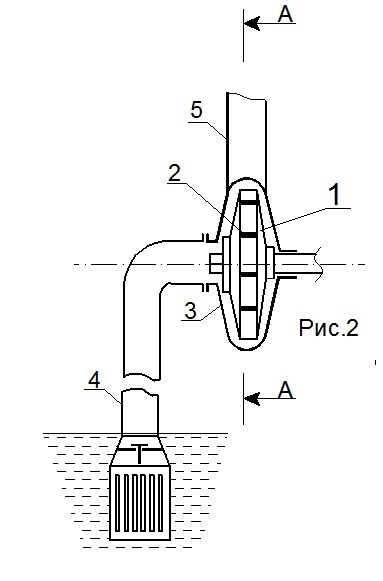

Основными элементами центробежного насоса являются:
- Колесо рабочее поз.1 с лопатками поз.2;
- Спиральной части насоса поз.3;
- Трубопроводов всасывания трубопровод поз.4 и нагнетания поз.5.
Вращение колеса создаёт центробежные силы которые направляют жидкость от оси насоса на его периферию, откуда она попадает в нагнетательную трубу. Одновременно с этим на входе в колесо создаётся зона разряжения, куда устремляется жидкость из подающего трубопровода. Так устанавливается постоянная подача воды в насос.
Расположенные между дисками рабочего колеса лопасти выполняются с изгибом, который направлен против направления вращения вала.
Перед запуском насос и подающий трубопровод обязательно заполняют водой.
